מצמדי מנהלי התקן של Toshiba Smart Gate TLP5214A/TLP5214/TLP5212/TLP5222 מדריך יישומים

של טושיבהסדרת המצמדים של Smart Gate Driver (SGD).-TLP5214A, TLP5214, TLP5212 ו-TLP5222-תוכנן במיוחד כדי לעמוד בדרישות אלה. מצמדים אלה כוללים לא רק זיהוי VCE(sat), הידוק מילר ופונקציות פלט FAULT, אלא גם משתמשים בחבילת SO16L בעלת 16 פינים כדי להתאים לצרכים רב תפקודיים. הם מספקים הגנה מקיפה עבור טרנזיסטורים דו-קוטביים של שערים מבודדים (IGBT) בממירים, ומגנים עליהם מפני נזקי זרם יתר.

כחברה המתמקדת ברכיבים אלקטרוניים בעלי ביצועים גבוהים-, סל מוצרי הליבה שלנו כולל מצמדי צילום, מבודדים קיבוליים דיגיטליים, ממסרי מצב מוצק-, מבודדי ממשקים ומבודדי דרייברים. מוצרים אלה ממלאים תפקידים חיוניים בהחלפת אותות,-העברת אותות במהירות גבוהה, בידוד כונן, זיהוי הגברה ובידוד בטיחות-במתח גבוה. הם מפגינים ביצועים ואמינות יוצאי דופן ביישומים כגון אוטומציה תעשייתית, ציוד פוטו וולטאי ומערכות ניהול סוללות (BMS).

1. תכונות ופונקציות המוצר
סדרת המצמדים TLP5214A/TLP5214/TLP5212/TLP5222 משתמשת בטכנולוגיית מנהלי התקן של שערים חכמים כדי לספק הגנה מקיפה עבור IGBTs ביישומי אינוורטר. פונקציית ההגנה מפני זרם יתר שלהם מנטרת באופן רציף את מתח הניקוז-של המקור (VDS) או מתח פולט הקולט-(VCE). עם זיהוי עליית VDS או VCE עקב זרם יתר, הוא מבצע כיבוי רך, ובכך מגן על התקן החשמל מפני נזק.

דגם TLP5222 בולט במיוחד בפונקציית השחזור האוטומטי המובנית שלו לאחר אירוע הגנה. זה יכול לאפס את מצמד הצילום לפעולה רגילה בתוך 25.5 מיקרון (אופייני) לאחר הפעלת הגנה, מה שמפשט משמעותית את הגדרת הרצף בבקר. יתר על כן, מצמדים אלה משלבים משוב מבודד של מצב תקלה, שולח אות תקלה לבקר בעת זיהוי זרם יתר, מה שמשפר את מהירות התגובה והאמינות של המערכת.

חבילת SO16L המשמשת את TLP5222 מבטיחה מרחק זחילה ומרווח חשמלי של 8 מ"מ (מינימום), מה שהופך אותו למתאים לציוד הדורש ביצועי בידוד גבוהים. בנוסף, טווח טמפרטורת ההפעלה המדורג שלו של -40 מעלות עד 110 מעלות מאפשר לו להסתגל ליישומים שונים בסביבות טמפרטורות קשות, כגון מערכות לייצור חשמל פוטו וולטאי וספקי כוח אל-פסק (UPS).

2. הגנה מפני זרם יתר

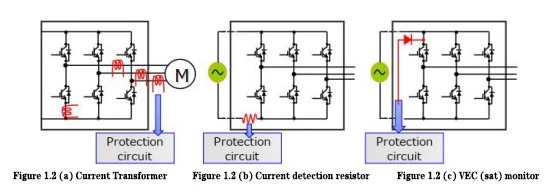

הגנת זרם יתר היא מנגנון קריטי בציוד אלקטרוני הספק, שנועד לזהות זרימת זרם חריגה ולמנוע נזק למעגל. הגורמים לזרם יתר יכולים לכלול קצרי פלט וקצר זרוע. סדרת המצמדים TLP5214A/TLP5214/TLP5212/TLP5222 מספקת הגנת זרם יתר, בעיקר באמצעות ניטור VCE(sat), המבטיח פעולה בטוחה של המעגל. זה מודגם באיור 1.1(א) ובאיור 1.1(ב).

3. תיאור פונקציונלי של מצמדי SGD
מצמד ה-SGD מנטר את מתח הפולט-של ה-IGBT (VCE). בתנאי זרם יתר, הוא פועל באמצעות רצף הגנה דו--שלבי: ראשית, הוא מכבה בעדינות את ה-VOUT כדי למנוע נזק של IGBT מזרם יתר; לאחר מכן, הוא משדר אות תקלה לבקר. מנגנון הגנה זה מציע שתי שיטות איפוס, טריגר LED ואיפוס אוטומטי, המספק למשתמשים אפשרויות הפעלה גמישות.

במהלך פעולה רגילה, כיבוי והדלקה של אות ה-LED משפיע על מצב פינת ה-DESAT ופלט FAULT. יתר על כן, מצמד ה-SGD משלב פונקציית מהדק Miller-מובנית המחוברת בין השער והפולט של ה-IGBT. זה מהדק את השער מבלי להזדקק לרכיבים חיצוניים, עוזר למנוע קצר חשמלי בהתקני כוח צד- גבוהים-ונמוכים, מפשט את העיצוב ומצמצם את הצורך במעגלים חיצוניים. פעולה זו מתוארת באיור 1.2(א), איור 1.2(ב), ואיור 1.2(ג).

4. יישומים
סדרת המצמדים TLP5214A/TLP5214/TLP5212/TLP5222 מתאימה ליישומים שונים הדורשים ממירים, לרבות ממירים תעשייתיים, ממירים פוטו-וולטאיים, ספקי כוח אל-פסק (UPS) ומערכות ניהול סוללות (BMS). הביצועים הגבוהים והרבגוניות של מצמדים אלה הופכים אותם לרכיבים הכרחיים ביישומים אלה.

למצמדי הצילום והמבודדים הדיגיטליים שלנו, במיוחד למבודדי נהגים, יש ערך משמעותי בתחומים אלה. הם לא רק מספקים העברת אותות יעילה ובידוד בטיחות, אלא גם תומכים באופטימיזציה של עיצוב יישומים, ומפחיתים את העלות הכוללת והמורכבות של המערכת. יתר על כן, האמינות הגבוהה של ממסרי המצב המוצק שלנו- הופכת אותם לבולטים במיוחד בתרחישי מתח גבוה-, כגון ציוד רשת חשמל ותחנות בסיס תקשורת.
