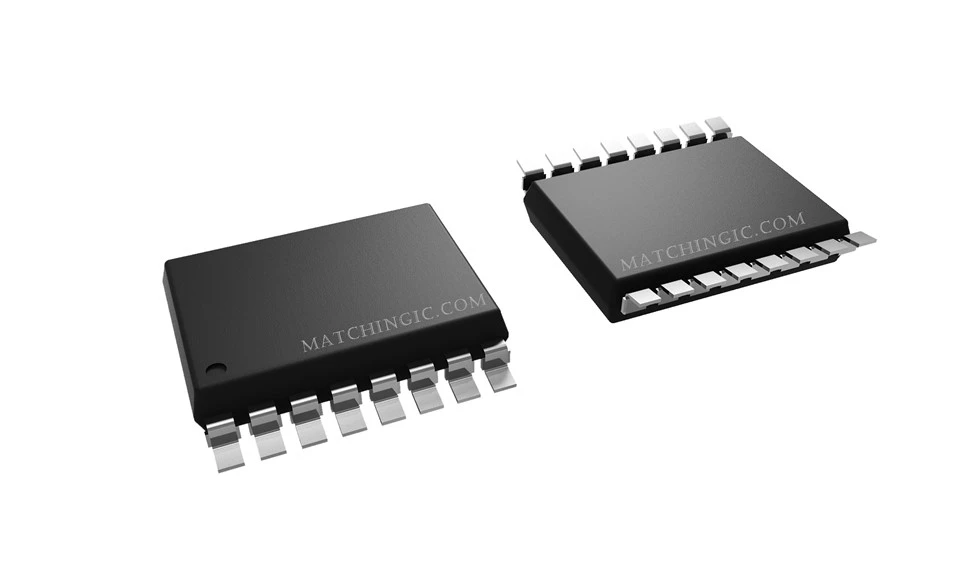

FOD8333R2
תיאור
פרמטרים טכניים
מנהל השער FOD8333R2 Optocoupler Gate מופיע כפתרון חדשני עבור יישומי אלקטרוניקה כוח, המתגאה בתכונות מתקדמות שמעדיפות דיוק ואמינות. עם כונן LED הכניסה שלו המאפשר קליטה של אותות מקודדים דיגיטלית, משוב מבודד אופטי של חישת תקלות ומהדק Miller אקטיבי המבטיח כיבוי מאובטח של IGBT במהלך dv/dt גבוה, דרייבר השער מצטיין בשיפור חוסן המערכת. מאפיינים ראויים לציון כוללים את חסינות הרעש הגבוהה שלו עם דחיית מצב משותף מינימלי של 35 קילו וולט/אוש, יכולת הנעת זרם שיא של 2.5 A עבור התקנים בהספק בינוני והגנות משולבות של IGBT. מהירות המעבר המהירה של המכשיר על פני טווח טמפרטורות הפעלה רחב (40 מעלות עד 100 מעלות) מחזקת עוד יותר את מיקומו כפתרון רב תכליתי ואמין עבור סביבות תעשייתיות מגוונות.
מוצרים קשורים:
|
מר חלק |
FOD8333 |
FOD8333R2 |
FOD8333R2V |
FOD8333V |
|
תיאור |
מנהל התקן OPTOISO IGBT MOSFET |
מנהל התקן OPTOISO IGBT MOSFET |
מנהל התקן OPTOISO IGBT MOSFET |
מנהל התקן OPTOISO IGBT MOSFET |
|
המניה |
50000 |
50000 |
50000 |
50000 |
|
סטטוס המוצר |
פָּעִיל |
פָּעִיל |
פָּעִיל |
פָּעִיל |
|
טֶכנוֹלוֹגִיָה |
צימוד אופטי |
צימוד אופטי |
צימוד אופטי |
צימוד אופטי |
|
מספר ערוצים |
1 |
1 |
1 |
1 |
|
מתח - בידוד |
4243Vrms |
4243Vrms |
4243Vrms |
4243Vrms |
|
חסינות חולפת במצב נפוץ (מינימום) |
35kV/us |
35kV/us |
35kV/us |
35kV/us |
|
עיכוב התפשטות tpLH / tpHL (מקסימום) |
250 נ', 250 נ' |
250 נ', 250 נ' |
250 נ', 250 נ' |
250 נ', 250 נ' |
|
עיוות רוחב הדופק (מקסימום) |
100ns |
100ns |
100ns |
100ns |
|
זרם - פלט גבוה, נמוך |
2.5A, 2.5A |
2.5A, 2.5A |
2.5A, 2.5A |
2.5A, 2.5A |
|
זרם - שיא פלט |
2.5A |
2.5A |
2.5A |
2.5A |
|
מתח - קדימה (Vf) (Typ) |
1.4V |
1.4V |
1.4V |
1.4V |
|
נוכחי - DC Forward (אם) (מקסימום) |
25mA |
25mA |
25mA |
25mA |
|
מתח - אספקת פלט |
15V ~ 30V |
15V ~ 30V |
15V ~ 30V |
15V ~ 30V |
|
טמפרטורת פעולה |
-40-C ~ 100-C |
-40-C ~ 100-C |
-40-C ~ 100-C |
-40-C ~ 100-C |
|
חבילה / מארז |
WSOP16(7.5x1.27) |
WSOP16(7.5x1.27) |
WSOP16(7.5x1.27) |
WSOP16(7.5x1.27) |
|
חֲבִילָה |
Tape & Reel (TR) |
Tape & Reel (TR) |
Tape & Reel (TR) |
Tape & Reel (TR) |
יישומים:
• מנוע זרם חילופין ו-DC ללא מברשות
• מהפך תעשייתי
• ספק כוח אל פסק
• חימום אינדוקציה
• כונן שער IGBT/Power MOSFET מבודד
תיאור:
ה-FOD8333 הוא מצמד אופטו-אופטו IGBT זרם פלט מתקדם של 2.5 A המסוגל להניע IGBT בעוצמה בינונית עם דירוגים של עד 1,200 V ו-150 A. הוא מתאים להנעה מהירה של IGBT ו-MOSFETs ביישומי מהפך בקרת מנוע ובעלים גבוהים. -מערכות כוח ביצועים. ה-FOD8333 מציע תכונות הגנה הנחוצות למניעת מצבי תקלה המובילים לבריחה תרמית הרסנית של IGBTs. ההתקן משתמש בטכנולוגיית האריזה הקו-פלנרית Optoplanar® הקניינית של Fairchild ובעיצוב IC אופטימלי להשגת בידוד גבוה אמין וחסינות רעש גבוהה, המאופיינת במפרטים גבוהים של דחיית מצב נפוץ ודחיית ספק כוח. המכשיר נמצא באריזת פלסטיק רחבת גוף, 16-סיכה, בעלת קו מתאר קטן. ערוץ נהג השער מורכב מדיודה פולטת אור מאלומיניום גליום ארסניד (AlGaAs) המחוברת אופטית למעגל נהג משולב במהירות גבוהה עם שלב פלט MOSFET RDS(ON) נמוך. ערוץ חישת השגיאות מורכב מנורת LED AlGaAs מחוברת אופטית למעגל משוב משולב במהירות גבוהה עבור חישת תקלות.
