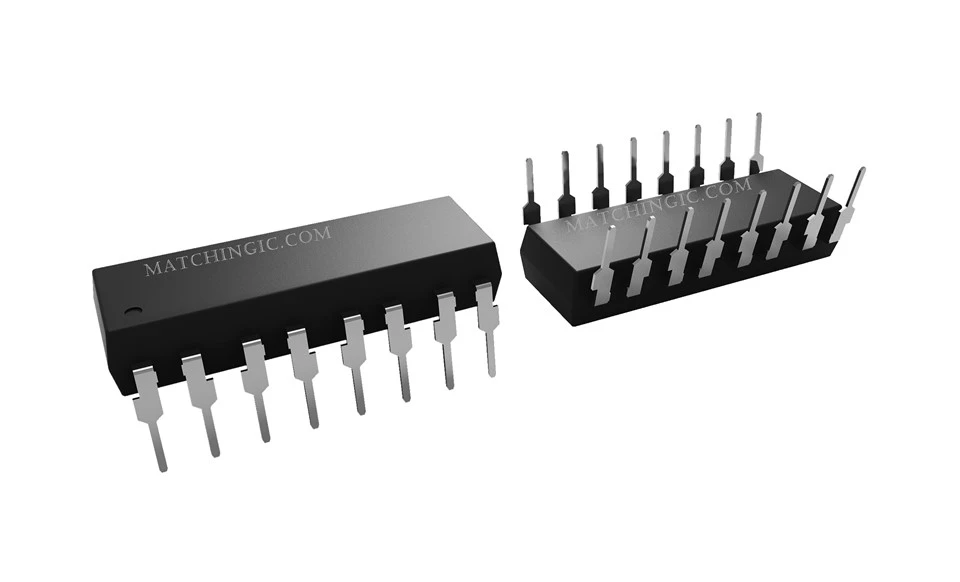

ILQ615-4
תיאור
פרמטרים טכניים
מוצרים קשורים:
|
מר חלק |
ILQ615-4 |
|
תֵאוּר |
OPTOCOUPLER, PHOTOTRANSISTOR OUT |
|
מְנָיוֹת |
80000 |
|
סטטוס המוצר |
פָּעִיל |
|
מתח - בידוד |
5000Vrms |
|
יחס העברה נוכחי (מינימום) |
50% @ 5mA |
|
יחס העברה נוכחי (מקסימום) |
600% @ 5mA |
|
זמן הפעלה/כיבוי (טיפוס) |
|
|
סוג קלט |
זֶרֶם יָשָׁר |
|
סוג פלט |
טרנזיסטור DC |
|
מתח - פלט (מקסימום) |
70V |
|
נוכחי - פלט / ערוץ |
50mA |
|
מתח - קדימה (Vf) (Typ) |
1.2V |
|
נוכחי - DC Forward (אם) (מקסימום) |
50 mA |
|
טמפרטורת הפעלה |
-30-C ~ 100-C |
|
חבילה / מארז |
DIP16 (7.62 מ"מ) |
|
חֲבִילָה |
שְׁפוֹפֶרֶת |
תיאור כללי:
ה-ILD615, ILQ615 הם מצמדי פוטוטרנזיסטורים רב-ערוציים המשתמשים בפולטי GaAs IRED ובפוטו-טרנזיסטורים NPN בעלי עוצמה גבוהה. התקנים אלה בנויים באמצעות צימוד אופטי מעל / מתחת למסגרת עופרת וטכנולוגיית בידוד מעוצבת כפולה וכתוצאה מכך מתח בדיקה של 7500 VACשִׂיאומתח עבודה של 1700 וולטRMS.
מינימום/מקסימום ומאפייני CTR ליניאריים הופכים את המכשירים הללו למתאימים היטב לזיהוי מתח DC או AC. ביטול חיבור בסיס הפוטוטרנזיסטור מספק חסינות נוספת לרעשים חשמליים מפני הזמנים הנמצאים בסביבות בקרה תעשייתיות רבות.
בגלל מאפייני מיתוג מרביים ללא רווי ורווי מובטחים, ניתן להשתמש ב-ILD615, ILQ615 במערכות קלט/פלט נתונים ובקרה במהירות בינונית. המינימום החבוי / מקסימום מפרט CTR מאפשר חישובים קלים של ממשק במקרה הגרוע ביותר עבור זיהוי רמות והחלפת יישומים. התממשקות עם לוגיקת CMOS משופרת על ידי שיעור הקליקים המובטח ב-IF= 1 mA.
